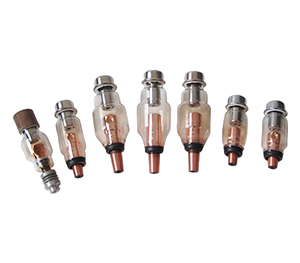

便攜式探傷機玻璃X射線管
工業X射線管根據密封材質不同,可分為玻璃管、陶瓷管和金屬陶瓷管。X射線管是工作在高電壓下的真空二極管。其中包含有兩個電極:一個是用于發射電子的燈絲,作為陰極,另一個是用于接受電子轟擊的靶材,作為陽極。兩極均被密封在高真空的玻璃或陶瓷外殼內。
適用于便攜式探傷機的玻璃X射線管分為定向,周向平靶,及周向錐靶三大類。
技術參數:
類型 | 適用機型 | 管電壓(kV) | 管電流(mA) | 焦點(mm) | 輻射角(°) | |
定向 | XXQ-1605 | 160 | 5 | 1.0*1.0 | 40+5 | |
XXQ-2005 | 200 | 5 | 1.5*1.5 | 40+5 | ||
XXQ-2505 | 250 | 5 | 2.0*2.0 | 40+5 | ||
XXQ-3005 | 300 | 5 | 3.5*3.5 | 40+5 | ||
XXQ-3505 | 350 | 5 | 3.5*3.5 | 40+5 | ||
周向 | 平靶 | XXH-1605 | 160 | 5 | 1.0*1.0 | 25*360 |
XXH-2005 | 200 | 5 | 1.0*3.4 | 30*360 | ||
XXH-2505 | 250 | 5 | 1.0*2.4 | 25*360 | ||
XXH-3005 | 300 | 5 | 1.0*3.5 | 30*360 | ||
XXH-3505 | 350 | 5 | 1.0*3.5 | 25*360 | ||
錐靶 | XXHZ-1605 | 160 | 5 | 1.0*1.0 | 30*360 | |
XXHZ-2005 | 200 | 5 | 1.0*3.5 | 25*360 | ||
XXHZ-2505 | 250 | 5 | 1.0*2.5 | 30*360 | ||
XXHZ-3005 | 300 | 5 | 1.0*3.5 | 25*360 | ||
XXHZ-3505 | 350 | 5 | 1.0*3.5 | 30*360 |
